Взаимное преобразование и гальваническая изоляция сигналов интерфейсов USB и RS-485
Подробности
Характеристики
Вход
—
RS-485
Выход
—
USB
Монтаж
—
DIN-рейка
Гальваническая развязка
—
USB / RS-485
Функции преобразователя интерфейсов USB и RS-485
- Взаимное преобразование сигналов интерфейсов RS-485 и USB
- Гальваническая изоляция цепей интерфейсов RS-485 и USB
- Индикация наличия напряжения питания преобразователя и сетевого обмена
- Возможность подключения в сеть RS-485 встроенных в преобразователь терминальных резисторов. Номиналы 100, 120 и 620 Ом задаются DIP-переключателями
Общие сведения
- Широкий диапазон рабочих температур (-5…+60) °С
- Крепление на DIN-рейку
- Питание преобразователя осуществляется от шины USB
Технические характеристики
| Интерфейс USB: | ||
| стандарт | USB 2.0 | |
| разъём | USB В | |
| передаваемые сигналы | D+, D- | |
| максимальная длина линии связи | 3 м | |
| Интерфейс RS-485: | ||
| стандарт | EIA/TIA-485 | |
| разъём | винтовые клеммы | |
| передаваемые сигналы | A(Data+), B(Data-) | |
| максимальная скорость передачи данных | 115 200 бит/с | |
| максимальная длина линии связи | 1500 м | |
| максимальное количество приборов на шине RS-485 при входном сопротивлении устройств 12 кОм / 96 кОм | 32 шт. / 256 шт. | |
| Гальваническая изоляция интерфейсов USB и RS-485 | 1500 В, 50 Гц | |
| Номинальное значение напряжения питания | 5 В | |
| Допустимый диапазон напряжений питания | =(4,75…5,25) В | |
| Потребляемая мощность | 0,5 B∙A | |
| Степень защиты | IP20 | |
| Условия эксплуатации: | закрытые взрывобезопасные помещения без агрессивных паров и газов | |
| климатическое исполнение по ГОСТ Р 52931 | В4 | |
| температура | (-5…+60) °С | |
| влажность, при 35 °С | 80 % | |
| Габариты, не более | 36,5×95,5×57,5 мм | |
| Масса, не более | 100 г | |
| Гарантия | 36 месяцев | |

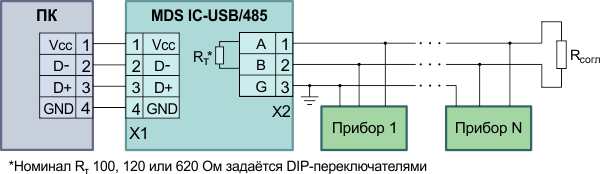

Функциональная схема
Внимание!
- Продукция Фирмы предоставляется на опытную эксплуатацию в течение одного месяца с отсрочкой платежа и возможностью возврата.
- Консультации по техническим и коммерческим вопросам по телефону (831) 260-13-08 и по электронной почте sales@contravt.ru
MDS IC-USB/485
Тип модуля:
IC-USB/485 - взаимное преобразование и гальваническая изоляция сигналов интерфейсов USB и RS-485
Пример обозначения при заказе:
MDS IC-USB/485 – преобразователь сигналов интерфейсов USB/RS-485
Мы стремимся поддерживать складские запасы.Информацию о наличии конкретной модификации на складе можно уточнить у наших менеджеров.
